20층 아파트 같은 공용 오수라인에서 서로 반대되는 봉수파괴 증상이 동시에 발생한 현장입니다.

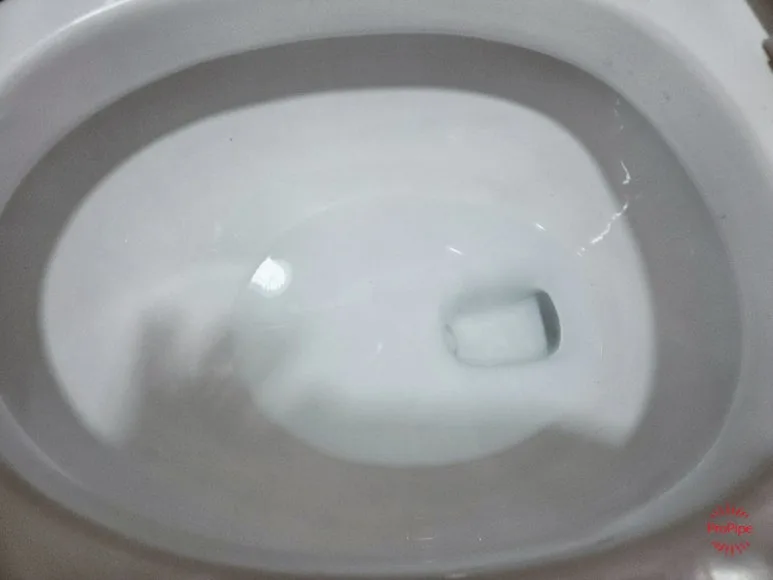

12층과 13층 안방 변기는 위층에서 변기를 사용할 때 봉수가 빠져나가는 물빠짐 현상이 발생했고, 같은 라인의 최저층인 1층 변기에서는 물이 거칠게 튀어 오르는 증상이 나타났습니다.
같은 배관을 사용하는 세대에서 중층과 저층의 증상이 서로 다르게 나타났기 때문에 세대 변기 자체보다 공용 오수배관의 압력 변화와 배수 흐름을 중심으로 점검했습니다.

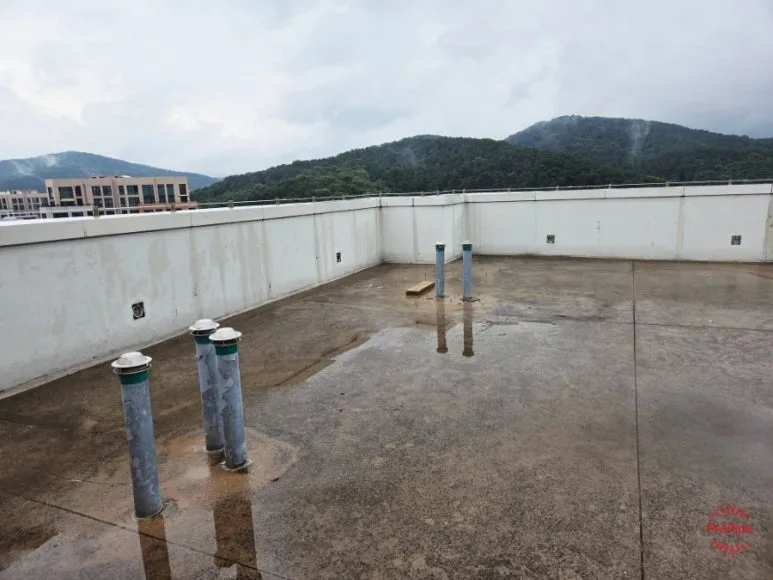

먼저 옥상에서 문제 세대와 연결된 신정통기관을 찾아 공용 오수입상관 배관내시경 검사를 진행했습니다.
옥상의 여러 통기관 가운데 해당 동과 라인, 하수와 오수를 구분하고 다시 안방 변기와 연결된 공용 오수라인을 특정해 검사했습니다.
선정된 통기관의 외부에는 특별한 막힘이 보이지 않았지만, 내부 배관 상태까지 확인하기 위해 배관내시경을 투입했습니다.
옥상에서 수직 입상관으로 바로 내려가는 구조가 아니라 약 9m 길이의 수평 통기관을 거쳐 입상관으로 연결되는 구간이 확인됐습니다.
수평 구간에는 오물이 누적되어 있었고 일부 구간은 배수와 공기 흐름에 불리한 상태였습니다.

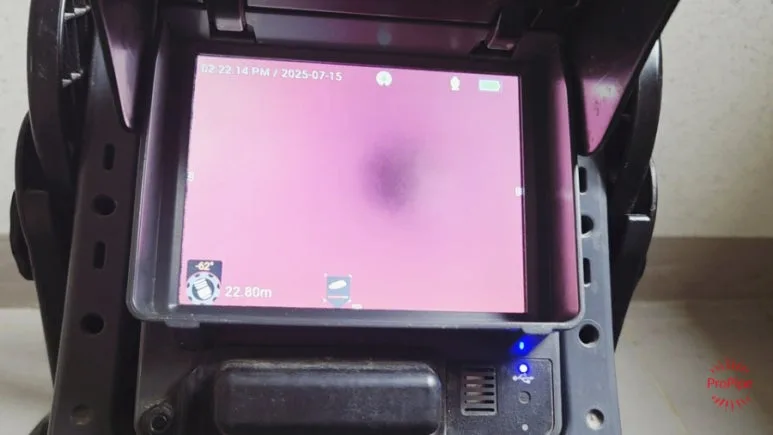

수평 통기관의 오물을 제거한 뒤 공용 오수입상관을 검사한 결과 입상관 내부에도 상당한 오염과 슬러지가 누적되어 유효 배관 공간을 좁히고 있었습니다.
공용 입상관에 오물이 많이 쌓이면 위층에서 대량의 오수가 내려올 때 배관 내부 압력 변화가 커질 수 있습니다.
중층에서는 순간적인 음압의 영향을 받아 변기의 봉수가 빨려나가는 물빠짐이 발생할 수 있고, 입상관 하부와 횡주관 부근에서는 압력이 높아지면서 저층 변기의 물을 밀어 올리는 물튀김이 발생할 수 있습니다.
공용 입상관의 오물을 고압세척으로 제거하고 배관내시경으로 내부 상태를 다시 확인했습니다.
이후 12층과 13층 세대에서 위층 변기 사용에 따른 봉수 상태를 반복 테스트했습니다.

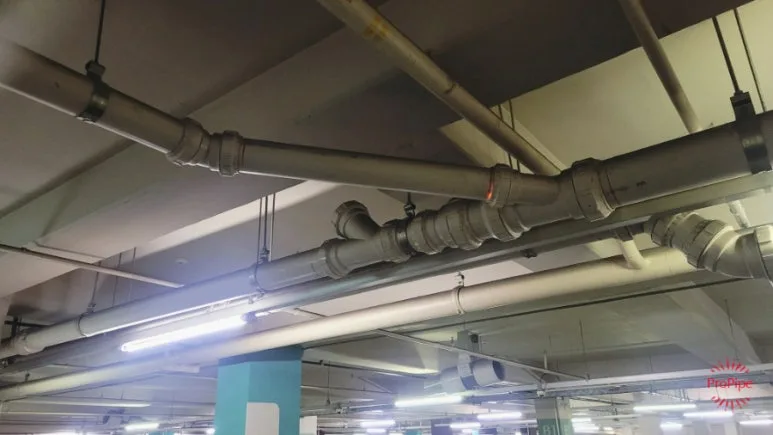

다음으로 1층 변기 물튀김 원인을 확인하기 위해 지하주차장의 횡주관 구간으로 검사 범위를 확대했습니다.
현장에는 세대에서 내려오는 약 100mm 보조 횡주관과 약 200mm 주 횡주관이 연결되어 있었습니다.

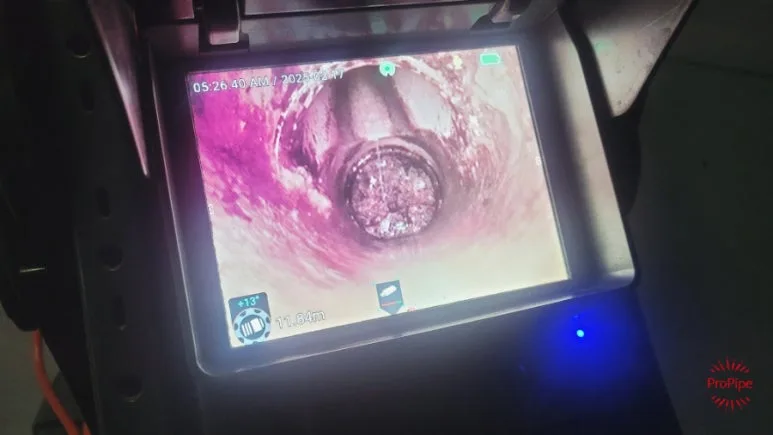

배관내시경으로 약 12m 길이의 보조 횡주관을 검사한 결과 상당한 양의 오물과 기름슬러지가 쌓여 있었고 배수 상태와 구배도 좋지 않은 구간이 확인됐습니다.
입상관에서 내려온 오수가 횡주관으로 전환되는 구간의 배수 흐름이 좋지 않으면 저층에서 압력이 쉽게 해소되지 못하고 변기 물튀김이나 역류 증상으로 이어질 수 있습니다.
보조 횡주관은 배관내시경으로 내부를 실시간 확인하면서 고압세척을 진행해 슬러지와 오물을 제거했습니다.
약 90m 길이의 주 횡주관도 배관내시경으로 점검했으며, 상태를 확인한 결과 전체 고압세척이 필요한 수준은 아니어서 불필요한 작업은 진행하지 않았습니다.

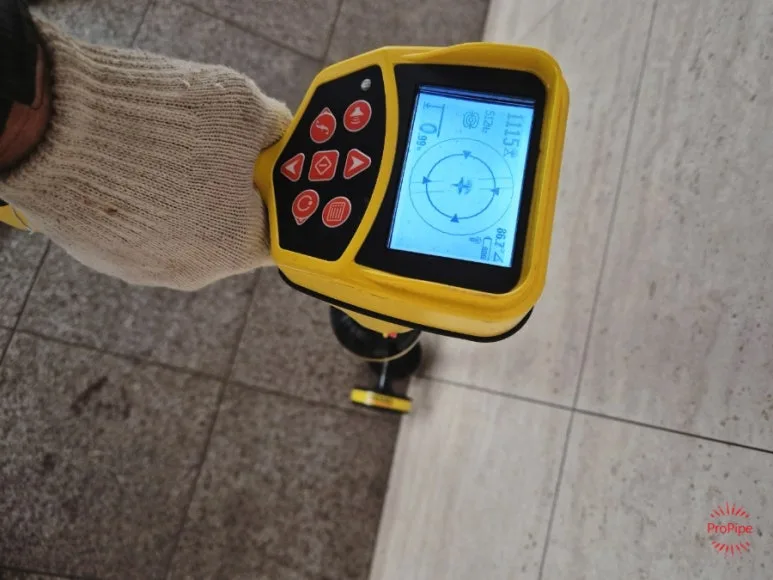

관로탐지를 통해 입상관과 보조 횡주관, 주 횡주관의 위치와 진행 방향도 확인해 향후 구조적인 문제를 검토할 수 있도록 배관 레이아웃을 기록했습니다.
필요한 공용배관과 세대 배관의 점검 및 세척을 마친 후 다시 12층, 13층과 1층에서 반복적인 변기 배수 테스트를 진행했습니다.
중층에서 발생하던 변기 물빠짐이 사라지고 봉수가 안정적으로 유지됐으며, 1층에서 발생하던 거친 물튀김 증상 역시 정상화됐습니다.
이번 현장은 같은 공용 오수라인에서도 배관 위치와 압력 상태에 따라 서로 다른 봉수파괴가 동시에 나타날 수 있다는 것을 보여주는 사례입니다.
중층의 변기 물빠짐과 저층의 물튀김이 함께 발생한다면 한 세대의 변기 문제로 단정하기보다 신정통기관, 공용 오수입상관, 입상관 하부와 횡주관까지 전체 배수·통기 흐름을 함께 확인하는 것이 중요합니다.
